Две зеркальные камеры КСО типа ШВВ с прямым шинным подключением к трансформаторам

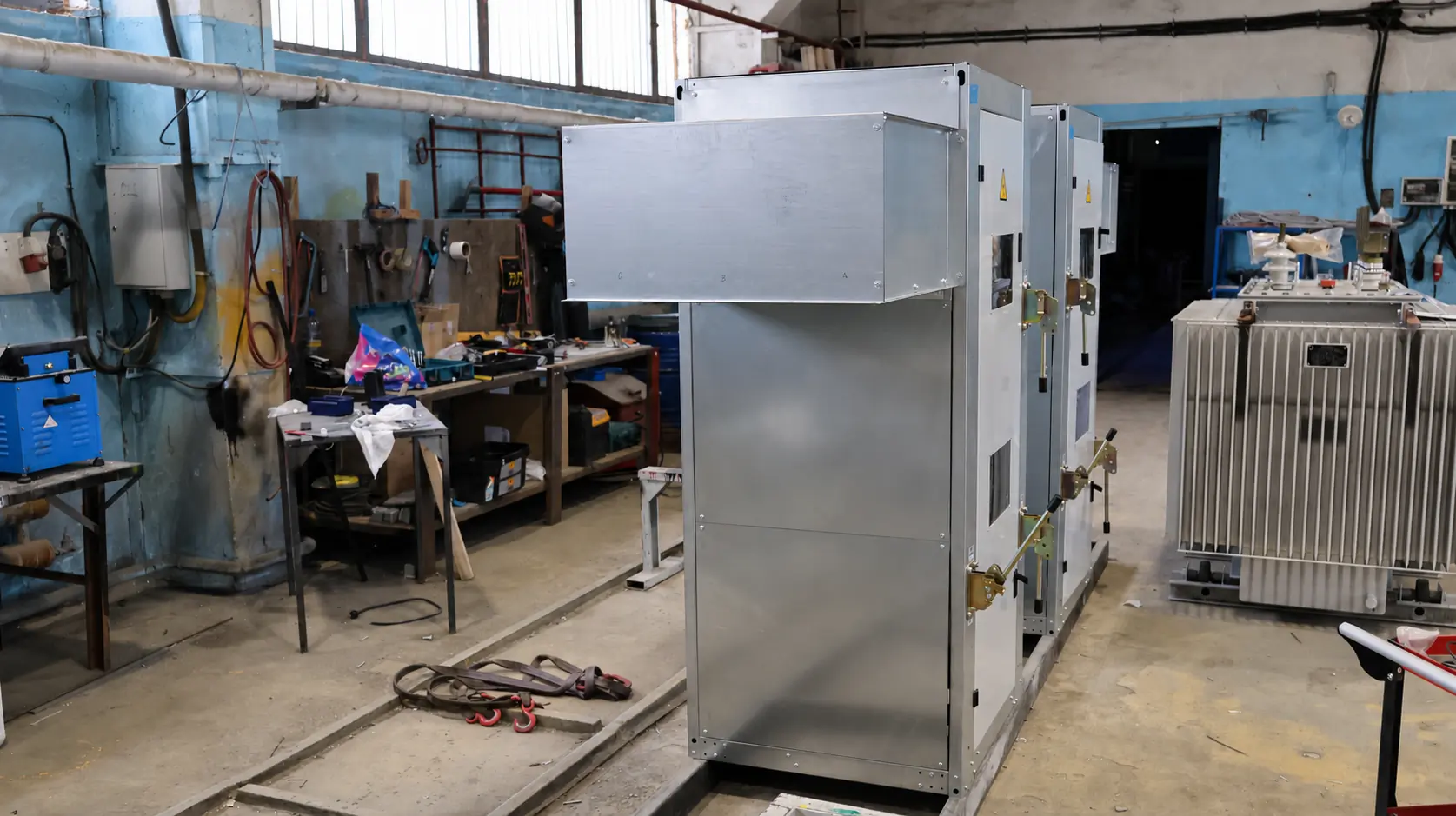

Для промышленного объекта изготовили две зеркальные камеры сборные одностороннего обслуживания типа ШВВ. Оборудование предназначено для приема кабельной линии 6–10 кВ и прямого шинного присоединения к силовым трансформаторам. Соединительные шины и защитные кожухи были проработаны заранее, поэтому на объекте заказчику не потребуется самостоятельно разрабатывать узел подключения.

Задача заказчика

Первоначально заказчик планировал получить только камеры ШВВ без отсеков и кожухов для присоединения трансформаторов. При таком варианте значительная часть работ оставалась бы монтажной организации: снять фактические размеры, разработать трассу шин, изготовить опоры и закрыть токоведущие части.

Мы предложили подготовить законченный узел. Специалисты Dextra Electric выехали на объект, выполнили замеры и связали геометрию камер с фактическим положением выводов трансформаторов. Подробно этот подход разобран в статье о 3D-проектировании присоединения КСО.

Разработанное решение

По результатам замеров были подготовлены 3D-модели двух зеркальных камер и узлов их подключения. Заказчик заранее увидел компоновку и согласовал расположение оборудования, направление подвода кабеля, выход шин и защитные кожухи. После согласования камеры изготовили как готовые изделия.

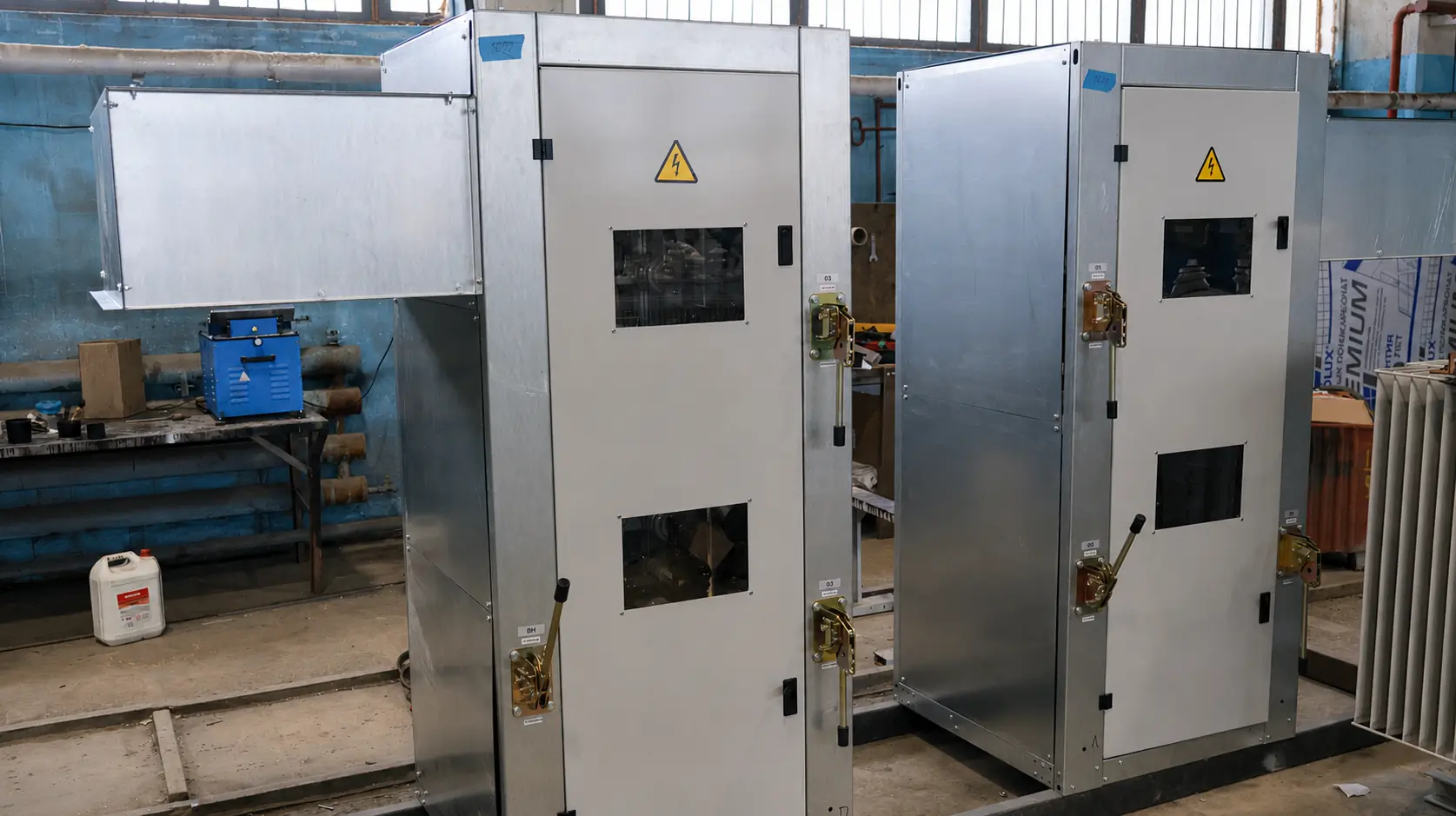

Зеркальное исполнение позволило установить камеры по разные стороны от трансформаторов и сохранить одинаковую логику обслуживания. Принцип выбора между кабельным и шинным присоединением описан в материале «Кабельное или шинное подключение трансформатора».

• две камеры КСО типа ШВВ в зеркальном исполнении;
• нижний кабельный ввод со стороны питающей линии;

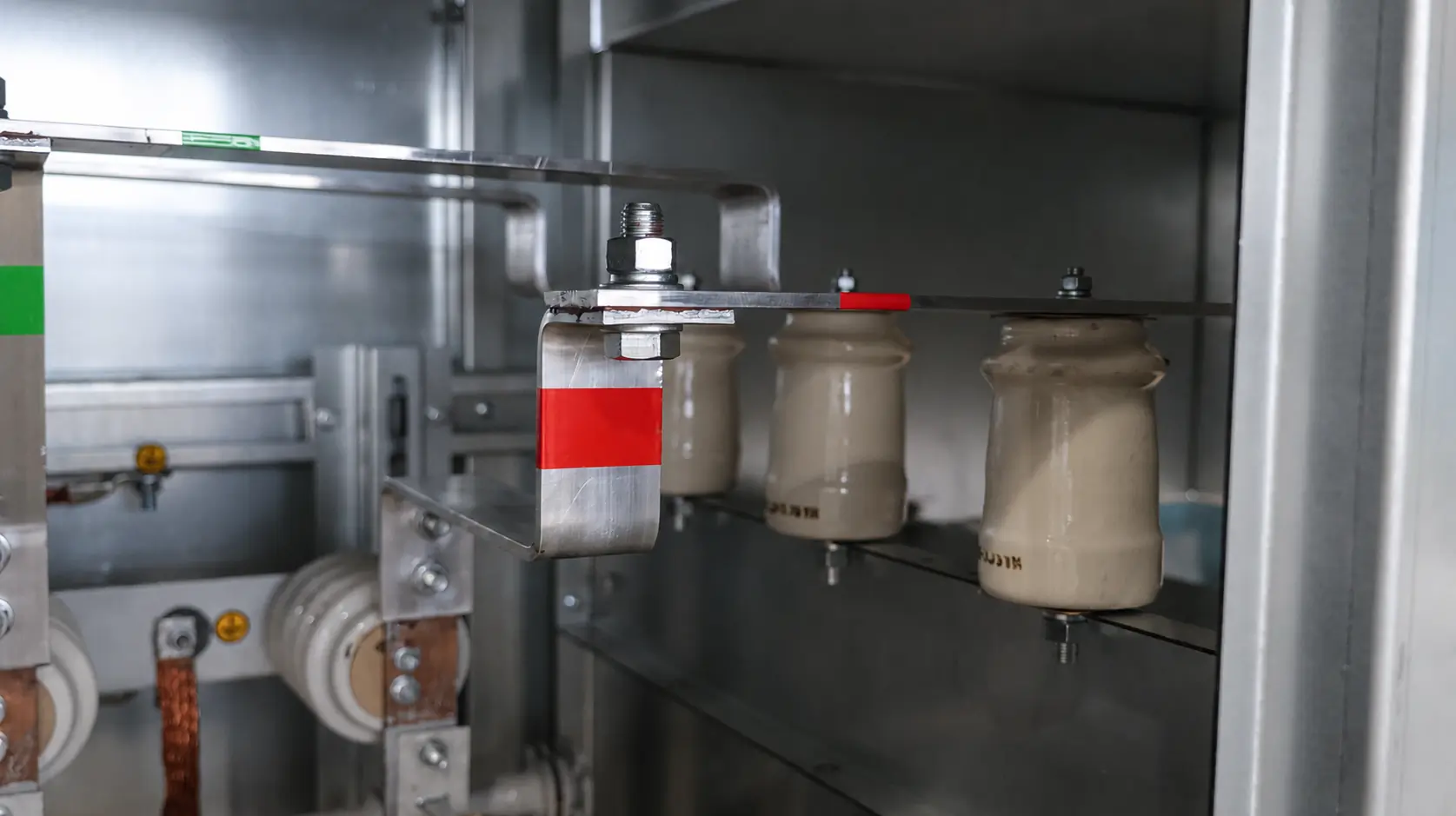

• шинный выход к трансформатору;

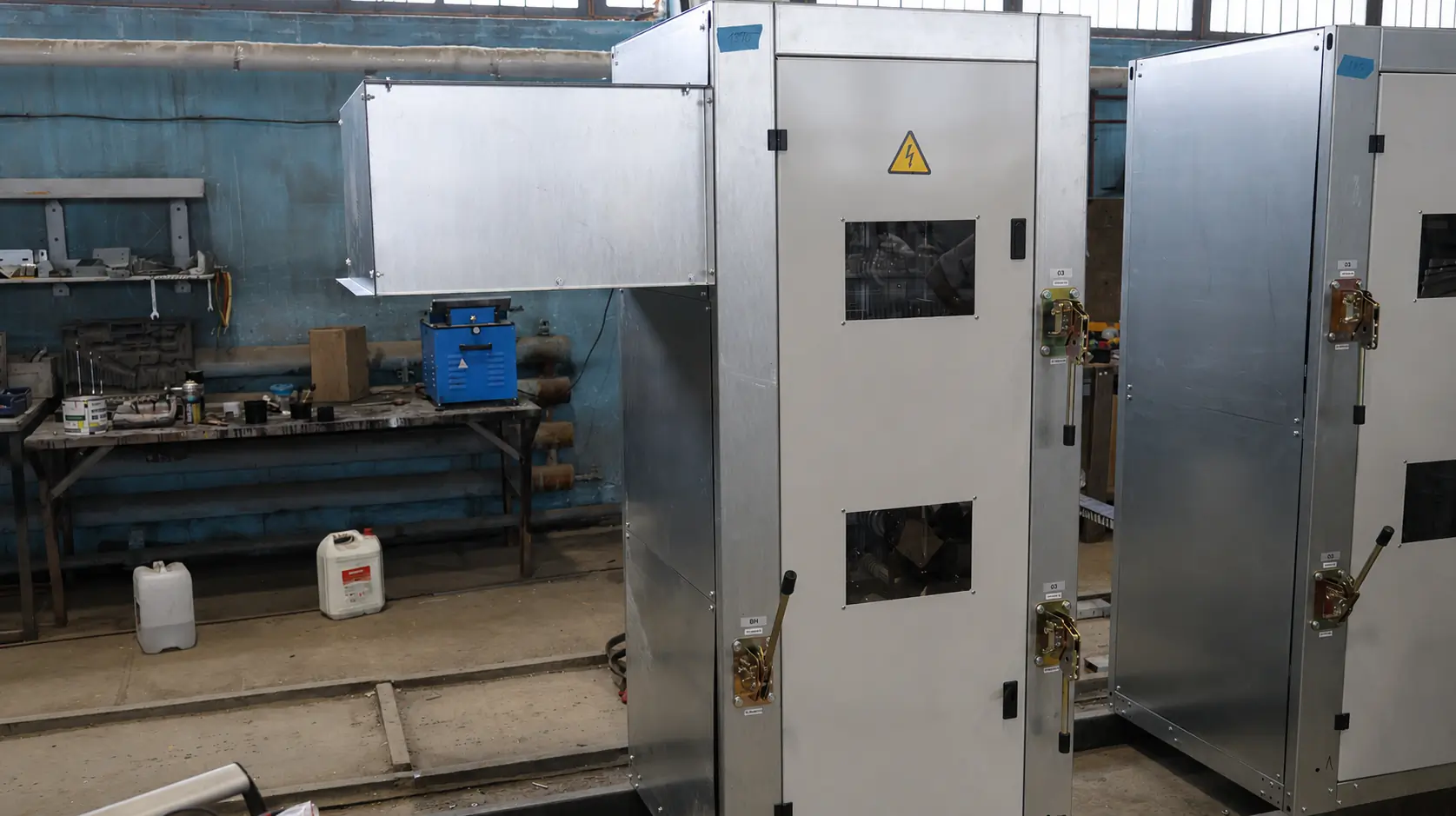

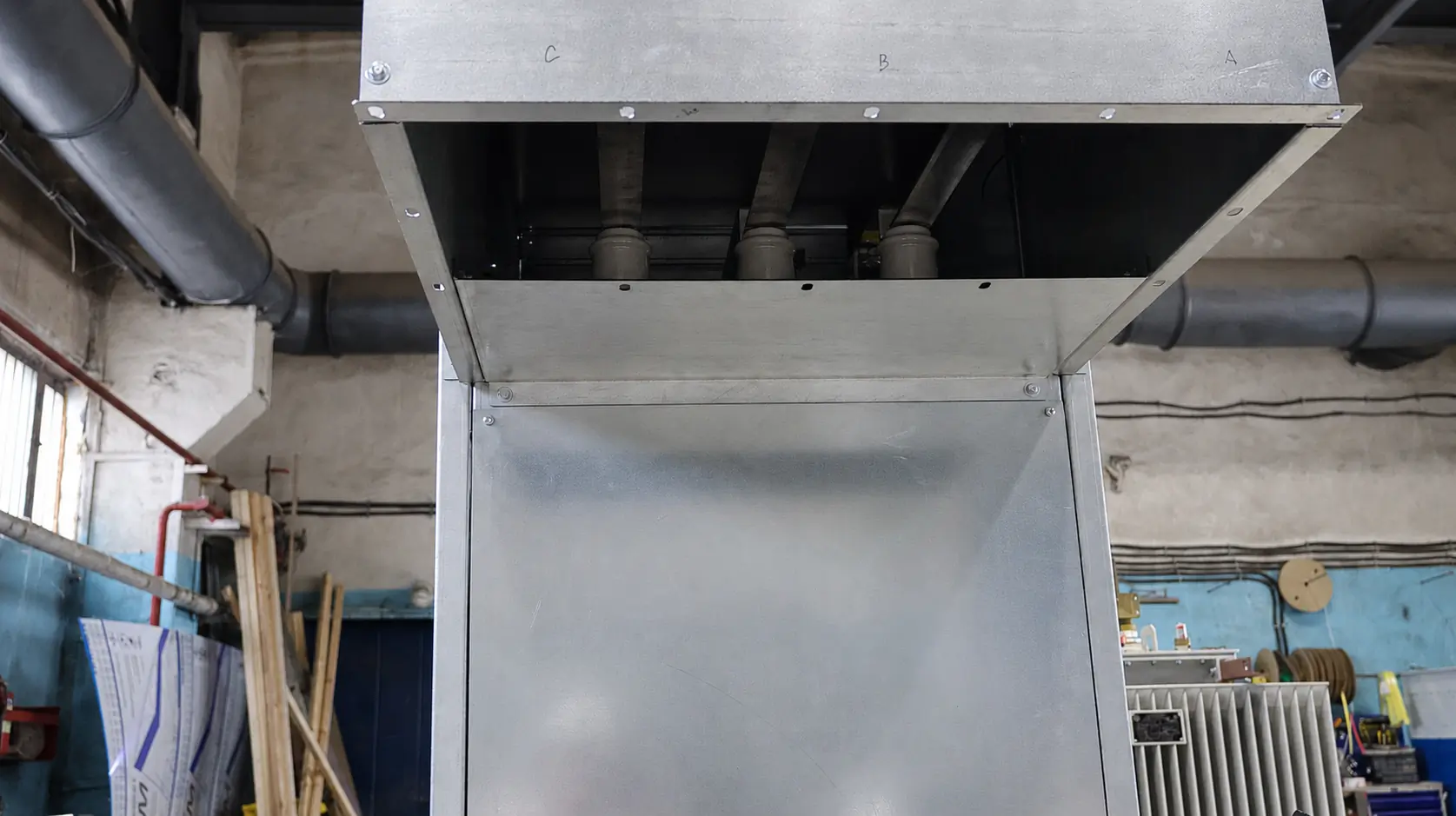

• заранее изготовленные защитные кожухи шинного присоединения;
• оцинкованный корпус с разборными соединениями;

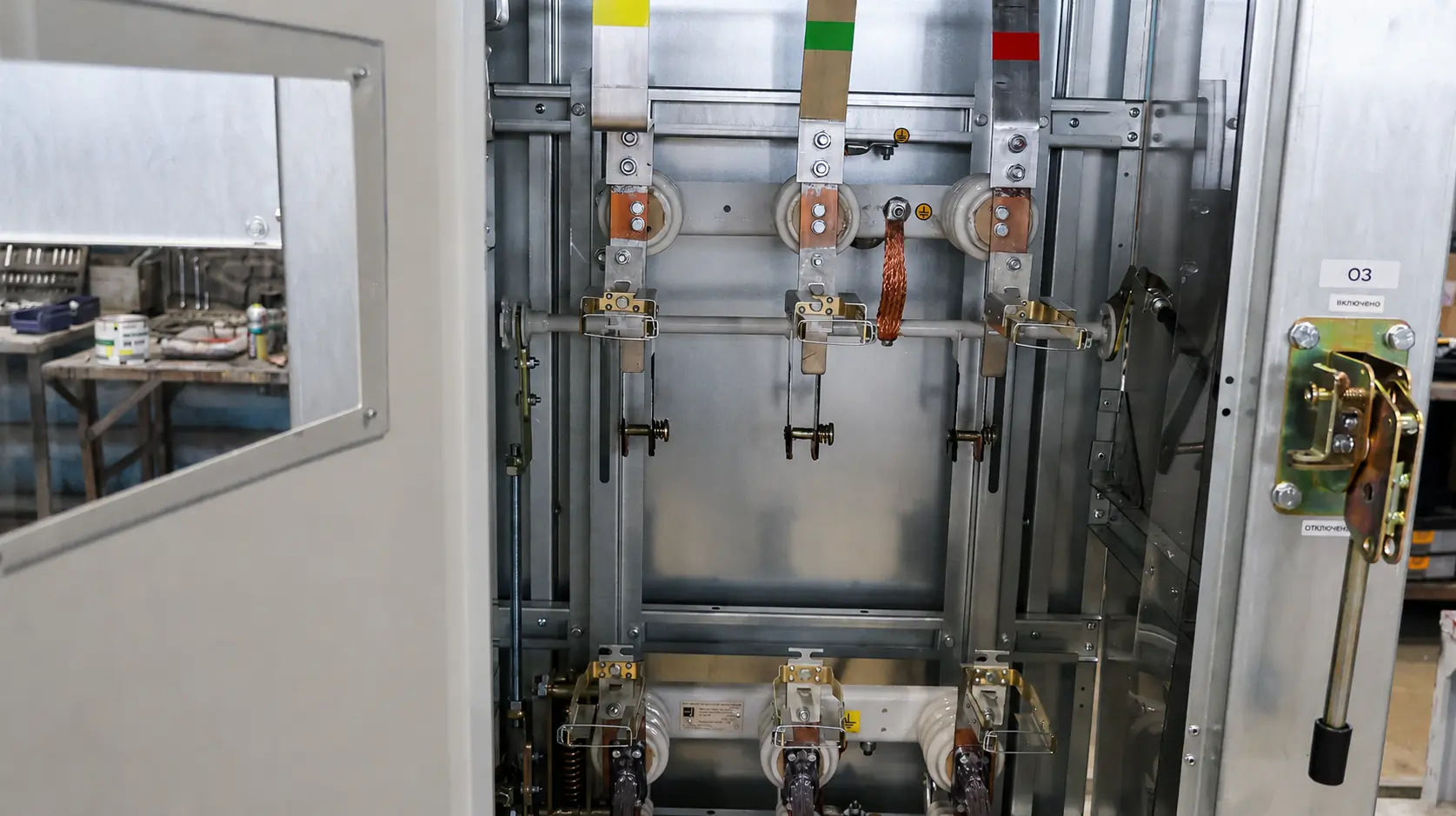

• два заземляющих ножа — со стороны кабеля и со стороны трансформатора;

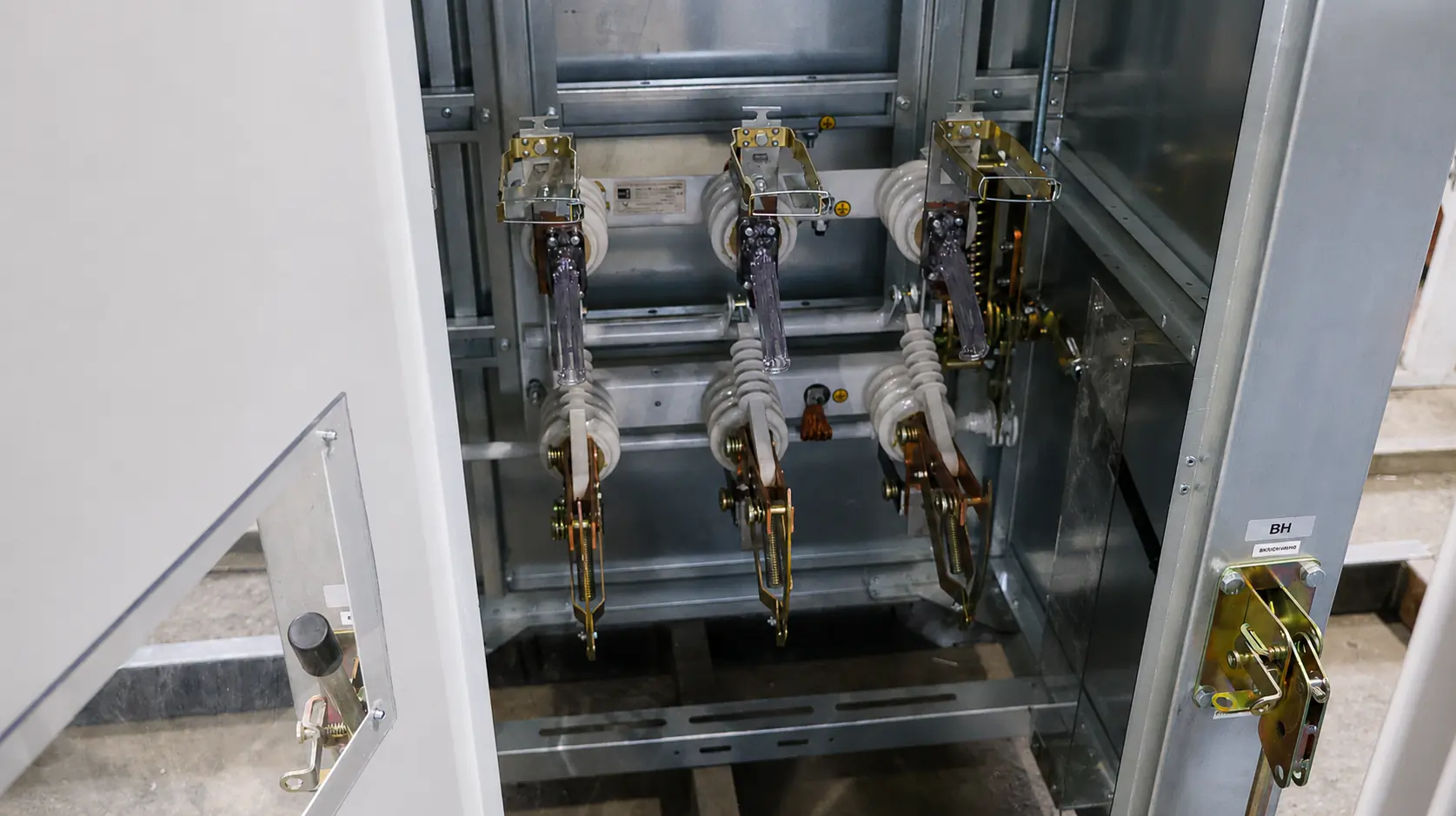

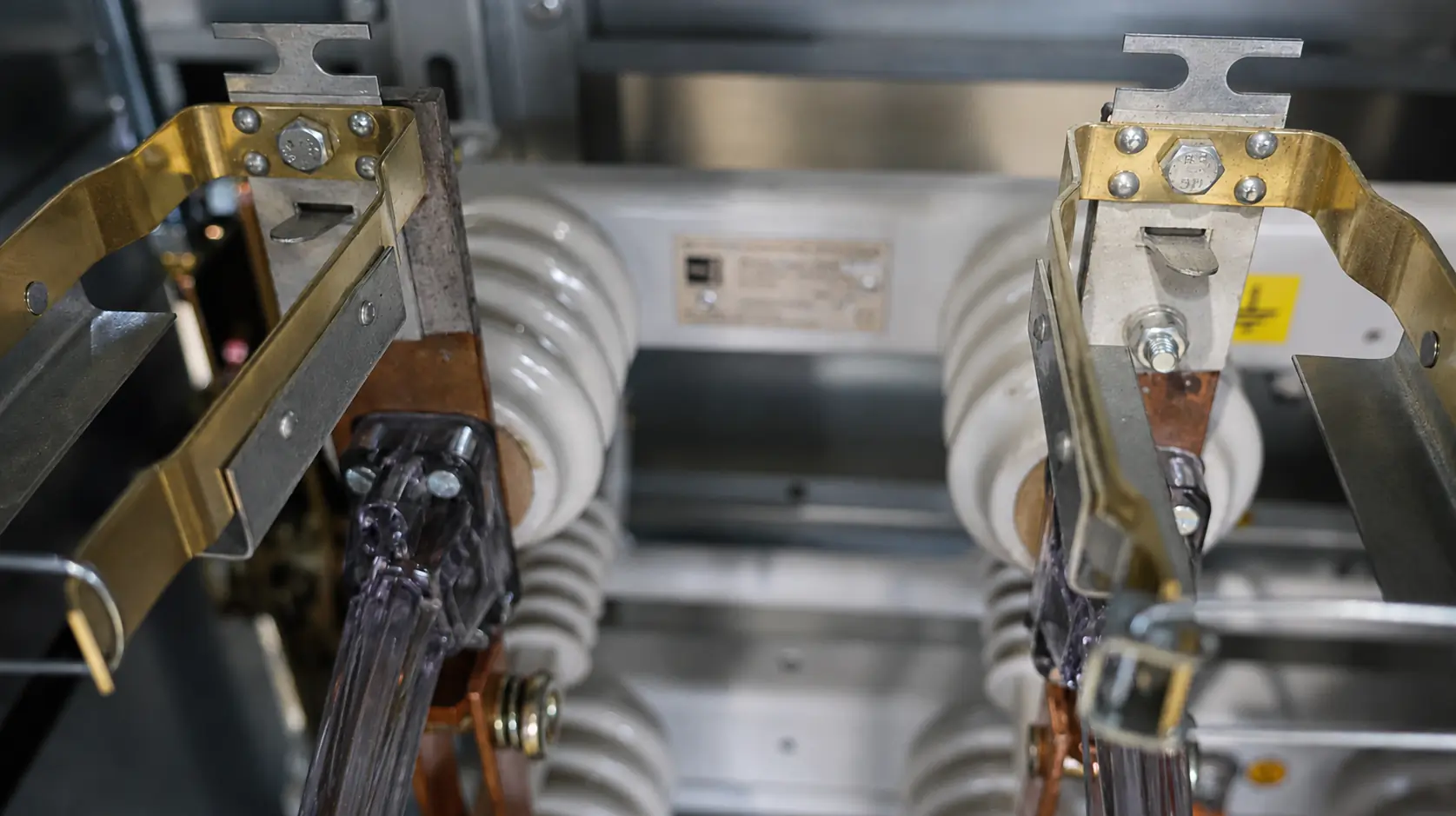

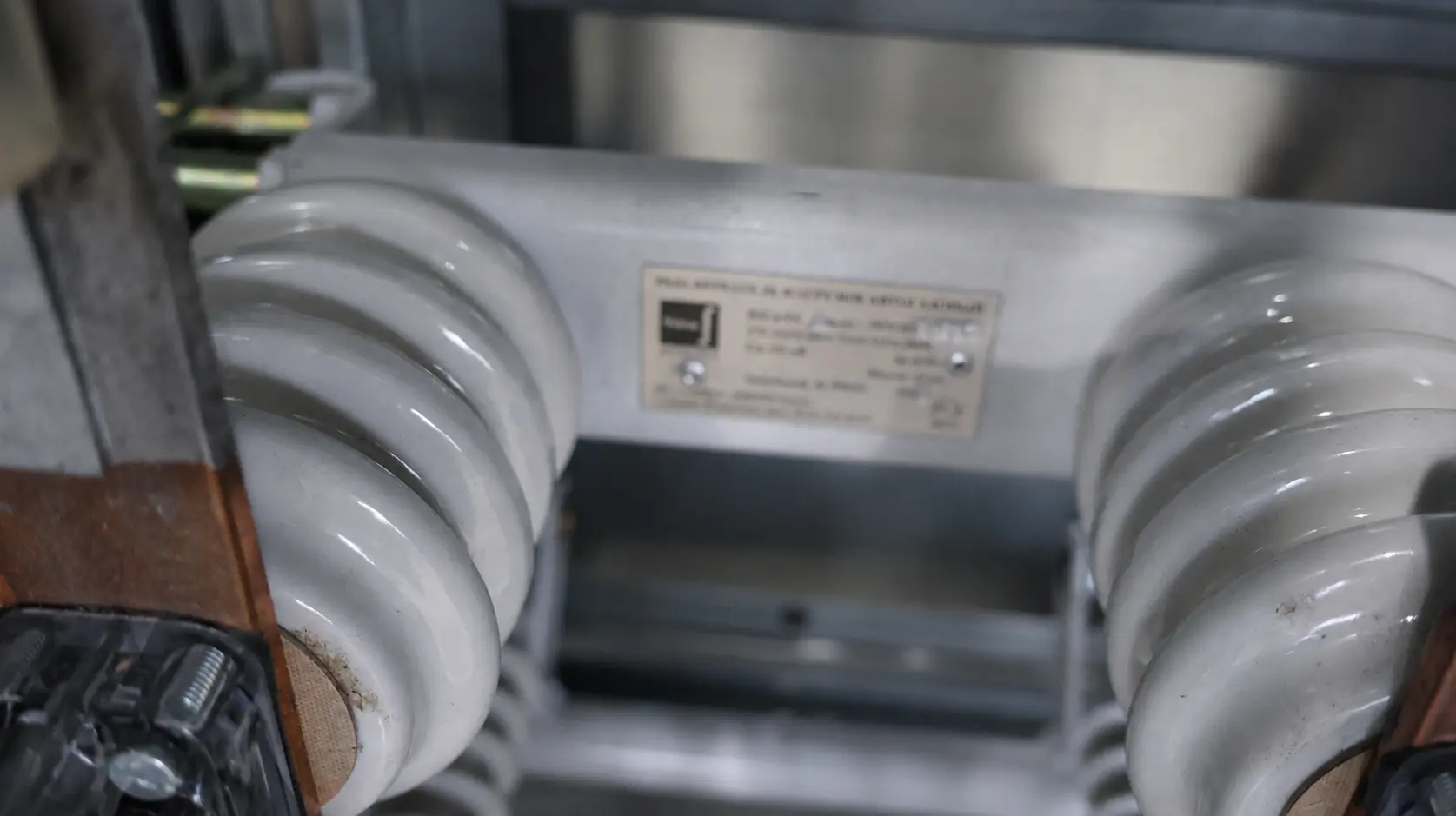

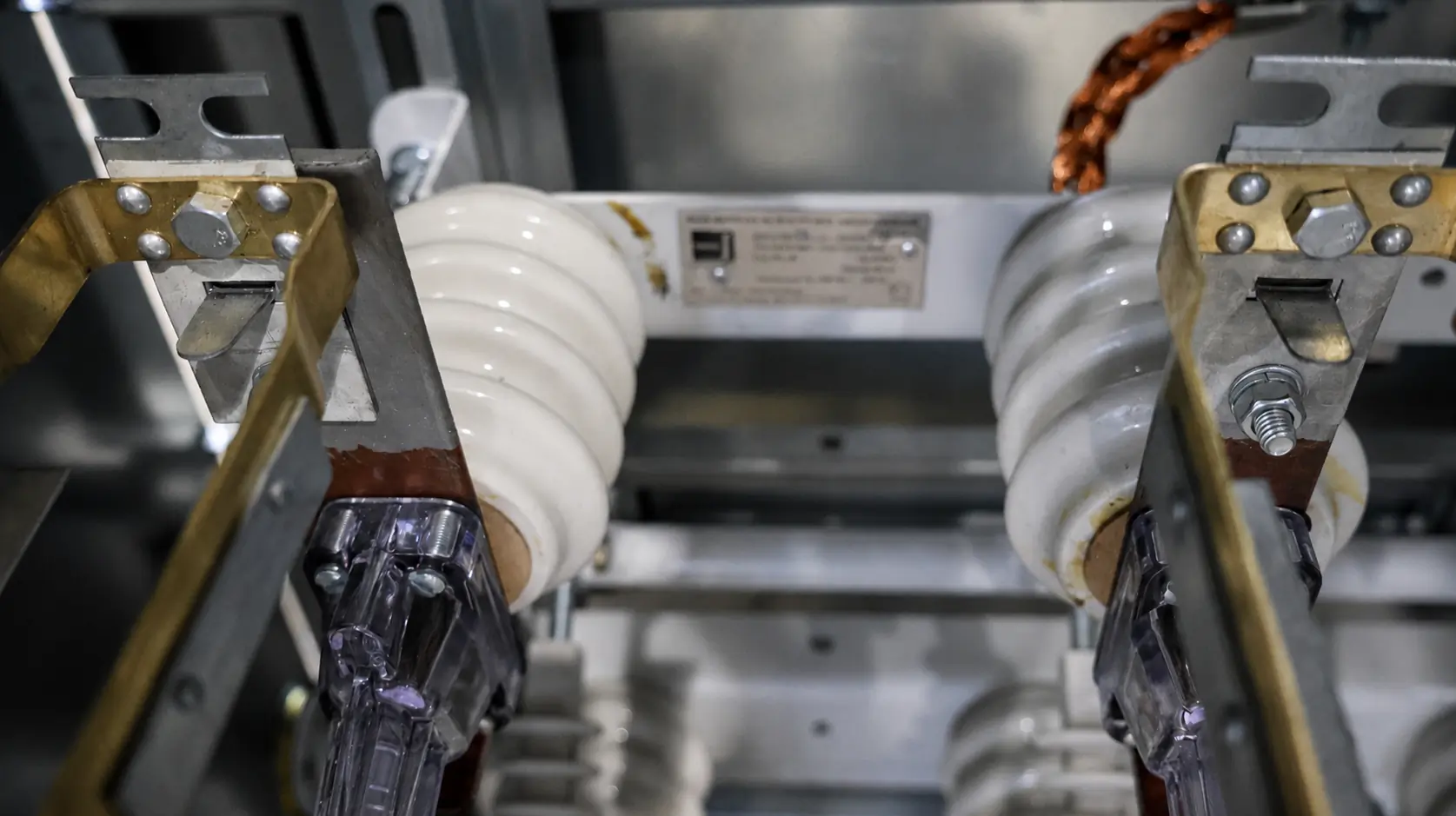

• механические блокировки заземляющих ножей с основным коммутационным аппаратом.

Почему выбрали оцинкованный корпус

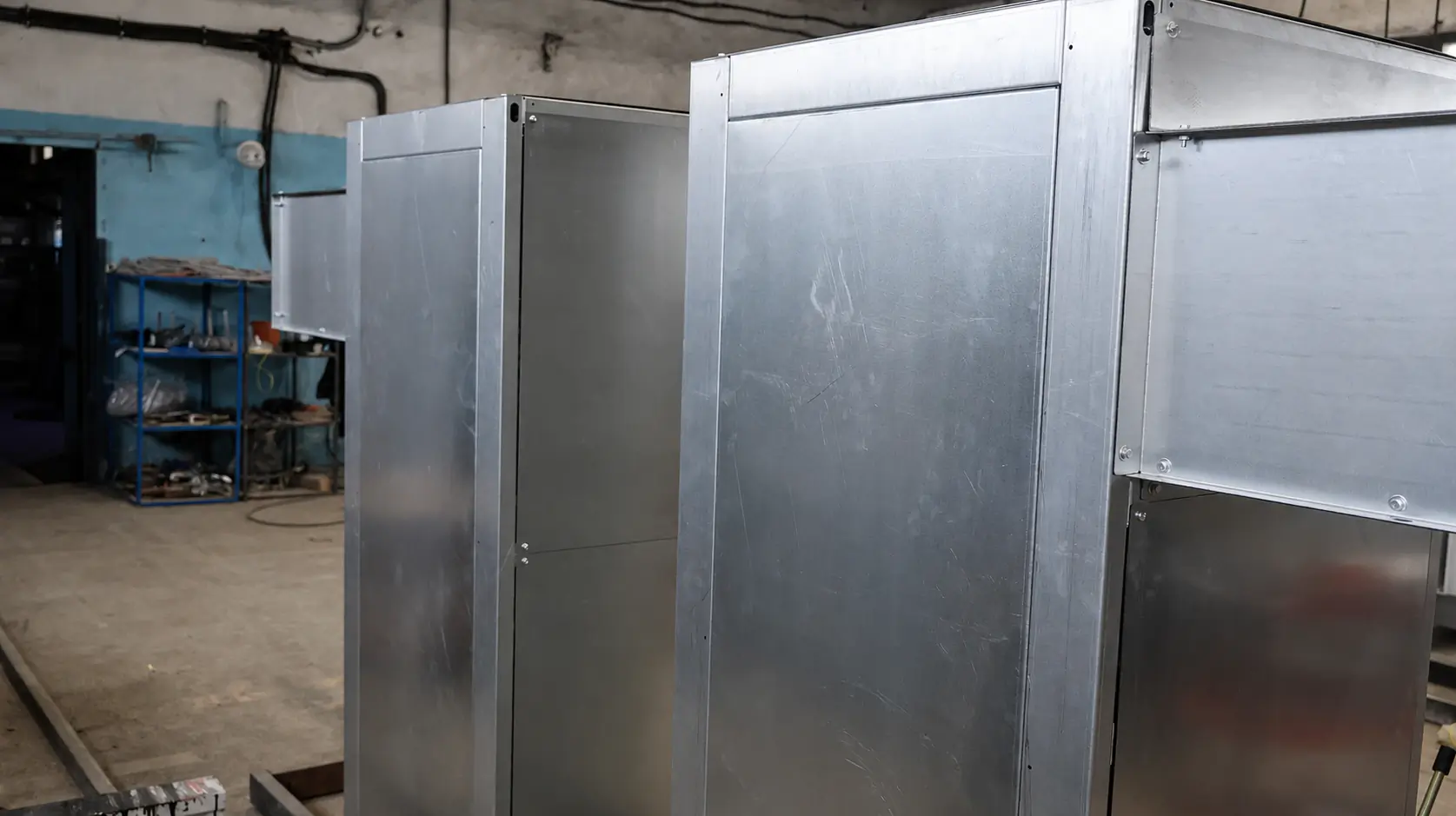

Вместе с заказчиком сравнили сварное окрашенное и сборное оцинкованное исполнение. Для этого проекта выбрали оцинкованный корпус: защитное покрытие сохраняется на всей поверхности листа, а разборная конструкция упрощает доступ при изготовлении и обслуживании. Крепление элементов выполнено резьбовыми винтами, обеспечивающими плотное и стабильное соединение.

Заземление и блокировки

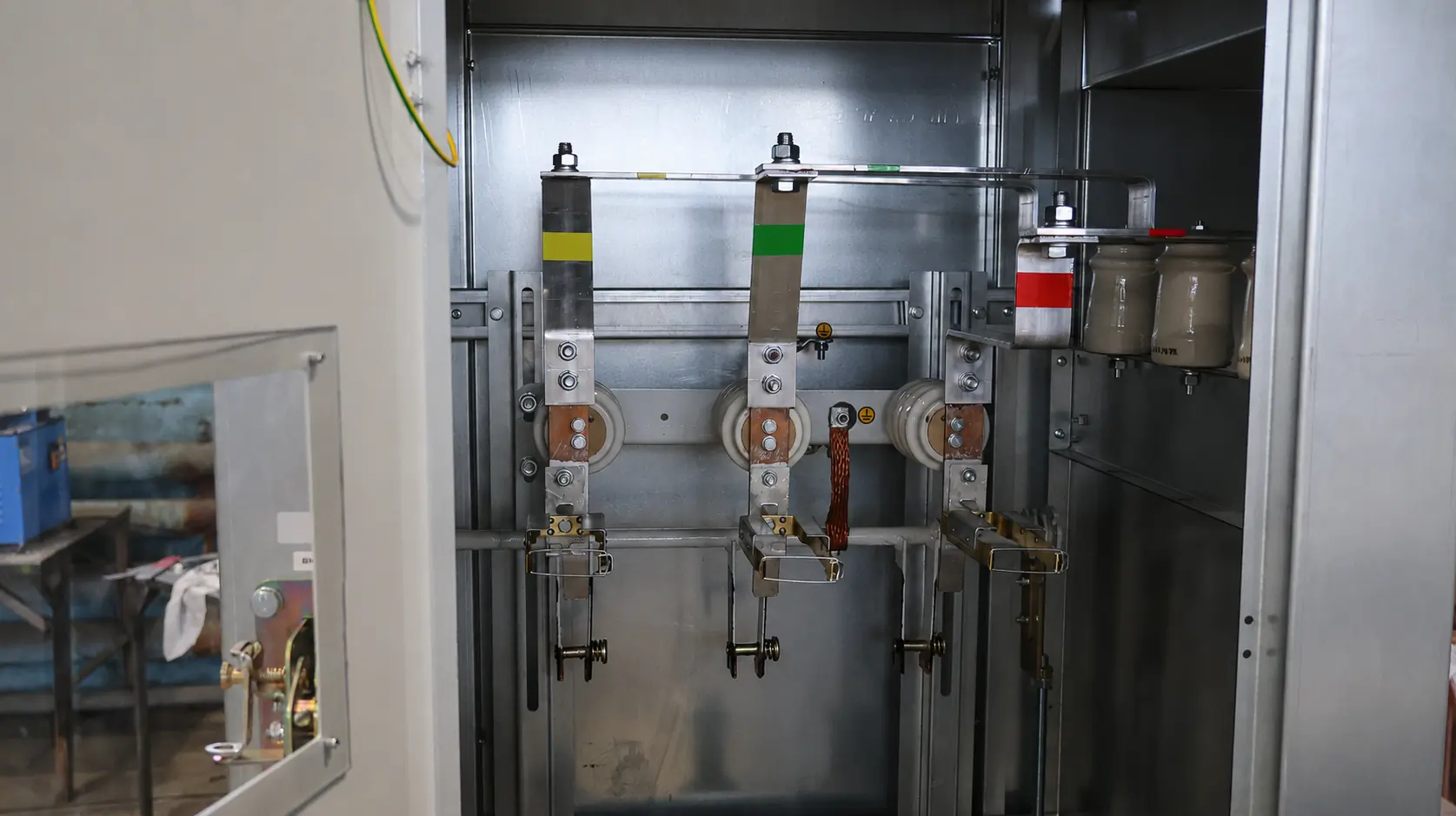

В каждой камере предусмотрено два заземляющих ножа. Первый заземляет участок со стороны входящего кабеля, второй — цепь, уходящую к трансформатору. Механическая логика не позволяет оперировать заземляющими ножами при включенном основном аппарате. Подробнее назначение таких устройств раскрыто в статьях о заземляющих ножах КСО и о механических блокировках.

Конкретная схема блокировок, положение аппаратов и порядок оперативных переключений всегда определяются согласованной конструкторской документацией и инструкцией по эксплуатации конкретного изделия.

Результат

Заказчик получил не набор отдельных шкафов и деталей, а проработанное присоединение от кабельного ввода до выводов трансформаторов. Основная геометрия, шинные детали и защитные ограждения изготовлены на производстве. На объекте остается установить камеры, состыковать подготовленные элементы и выполнить предусмотренные проектом проверки.

Такой подход сокращает количество подгонки на площадке, снижает риск несовпадения размеров и делает сроки монтажа более предсказуемыми. Посмотрите, как организовать монтаж КСО без лишних доработок.

Нужно аналогичное решение?

Dextra Electric проектирует и изготавливает камеры КСО и нестандартные высоковольтные присоединения по техническому заданию. Для объектов недалеко от Нижнего Новгорода возможен выезд специалистов для замеров и подготовки 3D-модели. Чтобы начать проработку, направьте однолинейную схему, данные трансформатора, план расстановки и требования к вводу. Полный перечень исходных данных приведен в чек-листе технического задания на ШВВ.
