Нестандартная двухтрансформаторная КТПнуК 2×250 кВА 10/0,4 кВ
Компания Dextra Electric спроектировала и изготовила нестандартную двухтрансформаторную киосковую подстанцию 2КТПнуК мощностью 2×250 кВА на напряжение 10/0,4 кВ. Решение разработано по индивидуальному техническому заданию для электроснабжения объекта, название которого не публикуется по просьбе заказчика.
Главное отличие этого проекта от типовой КТПнуК — компоновка, адаптированная под монтаж и дальнейшее обслуживание оборудования. Заказчику требовалось больше места для разделки высоковольтных кабелей. Поэтому блок РУВН выполнен высотой 2200 мм: высота камер составляет 1900 мм, а под ними предусмотрен цоколь 300 мм. Такое решение увеличивает рабочую зону в нижней части камер и упрощает ввод, укладку и подключение кабеля.
Особенности компоновки и оборудования

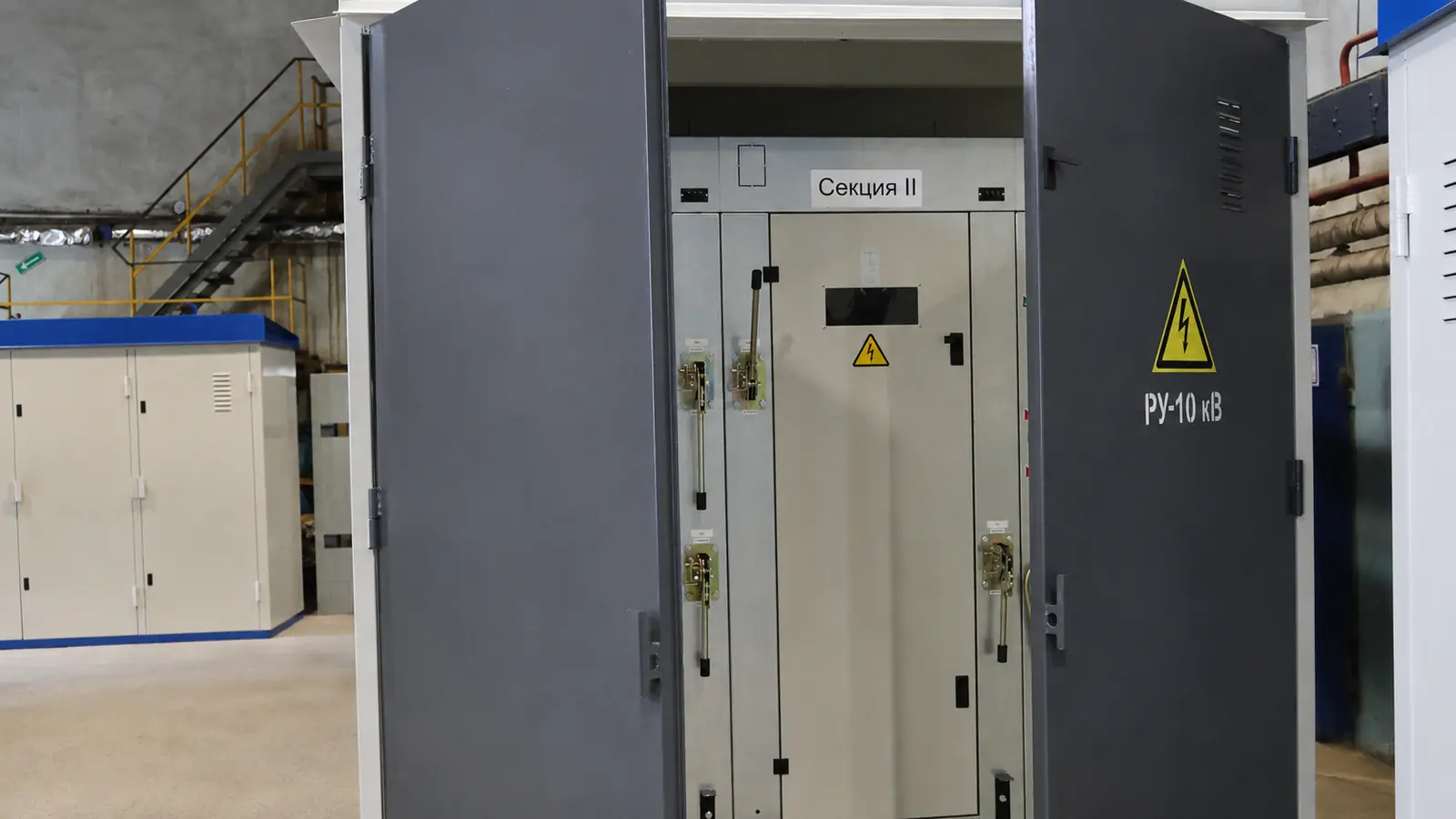

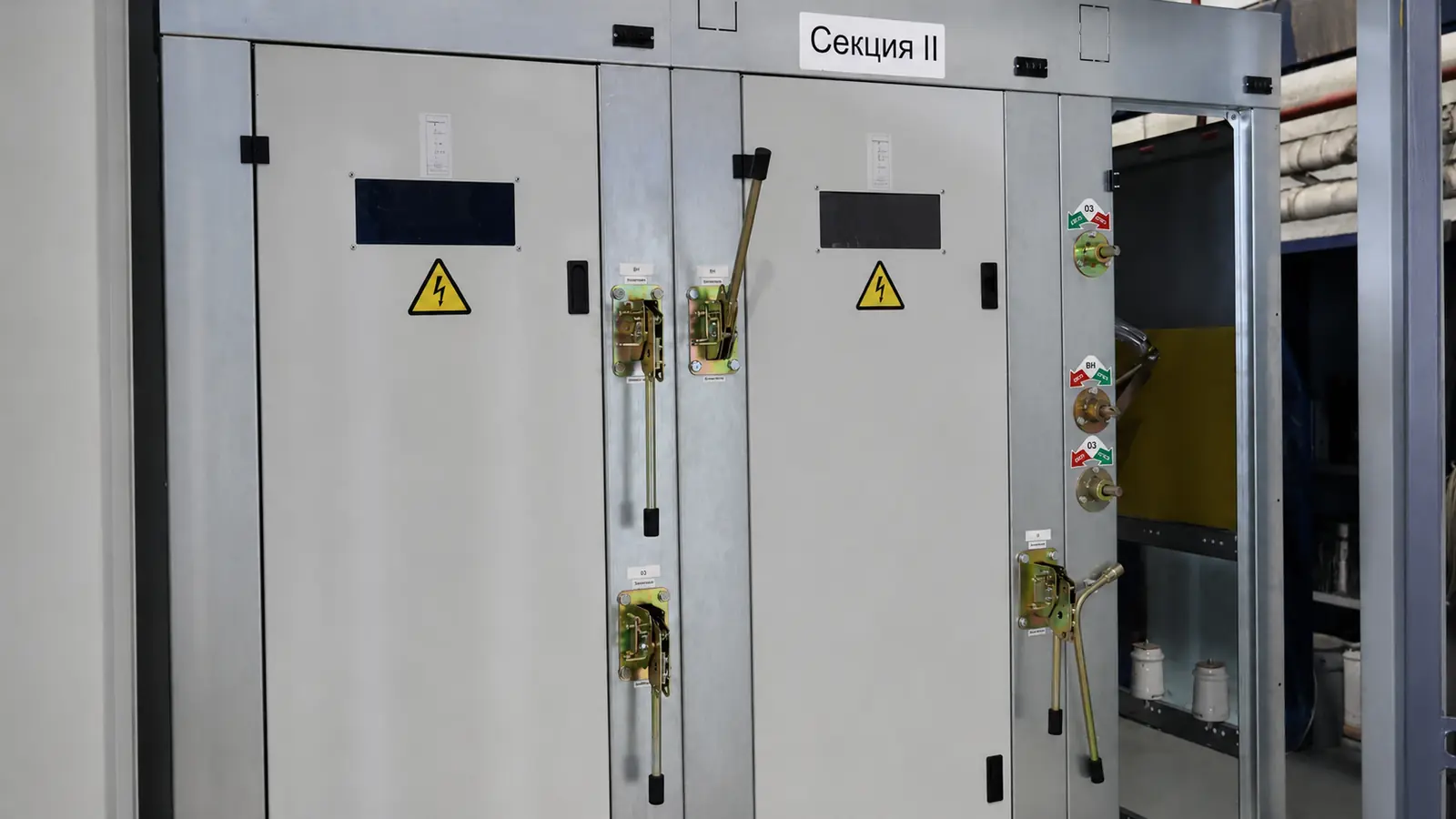

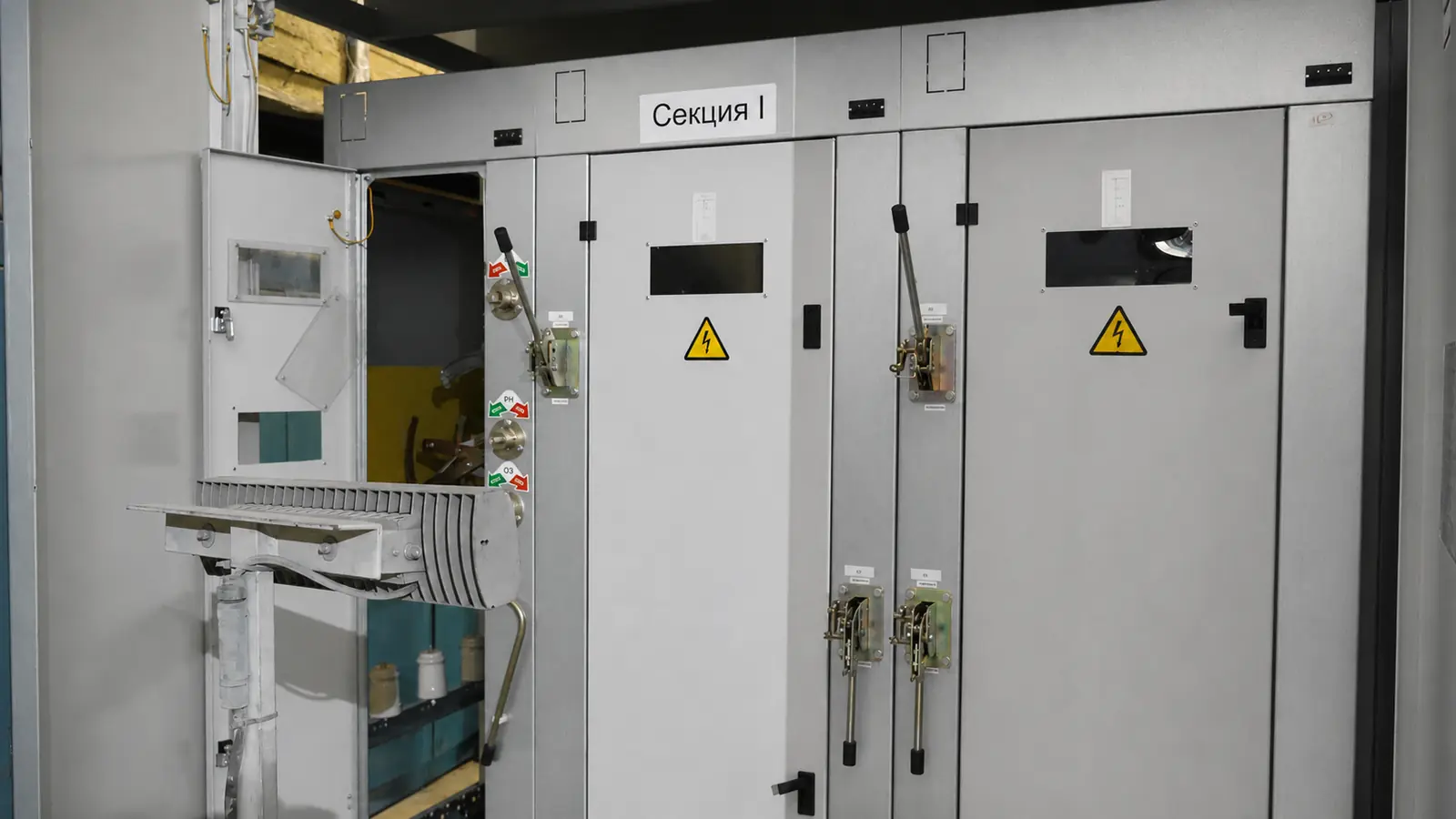

Высоковольтная часть состоит из шести камер КСО-393 DE, разделённых на две секции шин. В состав РУ-10 кВ входят два ввода, две трансформаторные камеры и две секционные камеры. Секционные шкафы выполнены в боковом исполнении с приводами, расположенными с разных сторон. Это позволило разместить оборудование в заданном корпусе и сохранить доступ к органам управления.

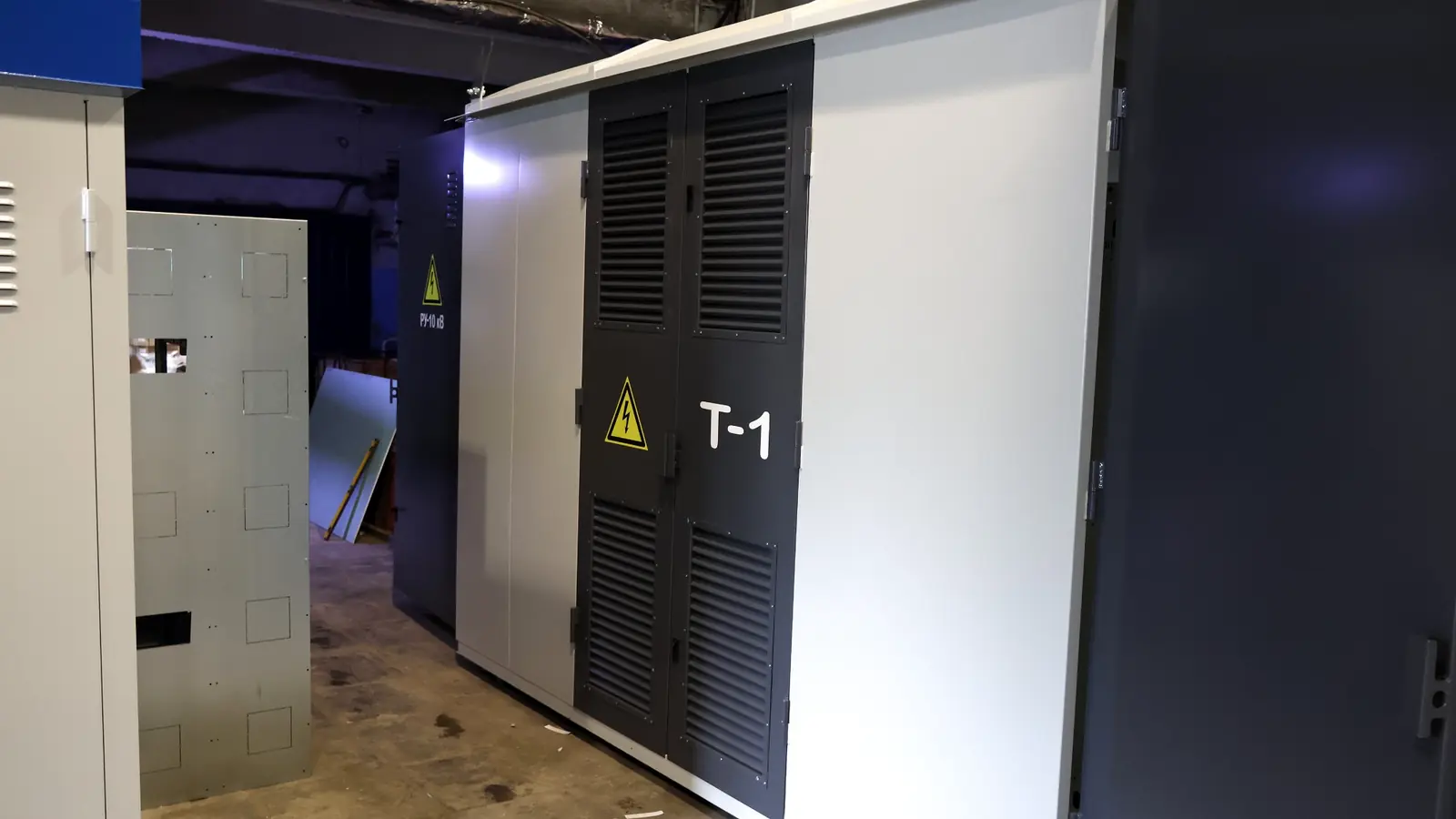

В подстанции установлены два масляных трансформатора ТМГ мощностью по 250 кВА. При этом габариты каждого трансформаторного отсека приняты не менее габаритов трансформатора 400 кВА — такое требование было заранее заложено в техническое задание. Увеличенные отсеки дают больше пространства для монтажа, охлаждения и обслуживания оборудования.

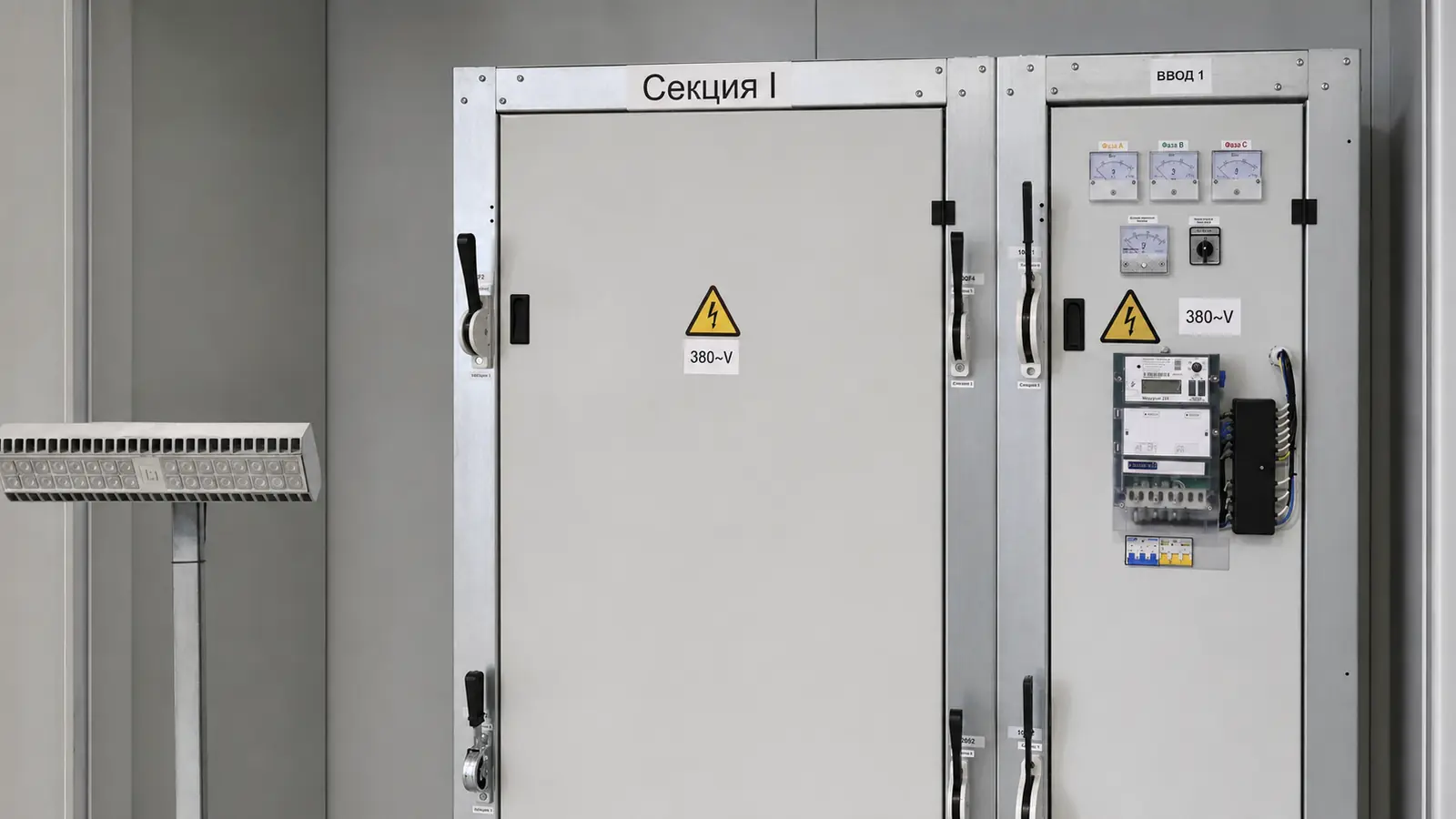

Низковольтная часть выполнена в виде двух секций РУ-0,4 кВ. Для каждой секции предусмотрены вводной рубильник, приборы контроля тока и напряжения, учёт электроэнергии и отходящие линии. В проекте применены счётчики «Меркурий 234 ARTMX2-03», вводные и секционные рубильники на номинальный ток 630 А, а также отходящие аппараты на 630, 400 и 250 А.
Контроль качества и конструктивные решения

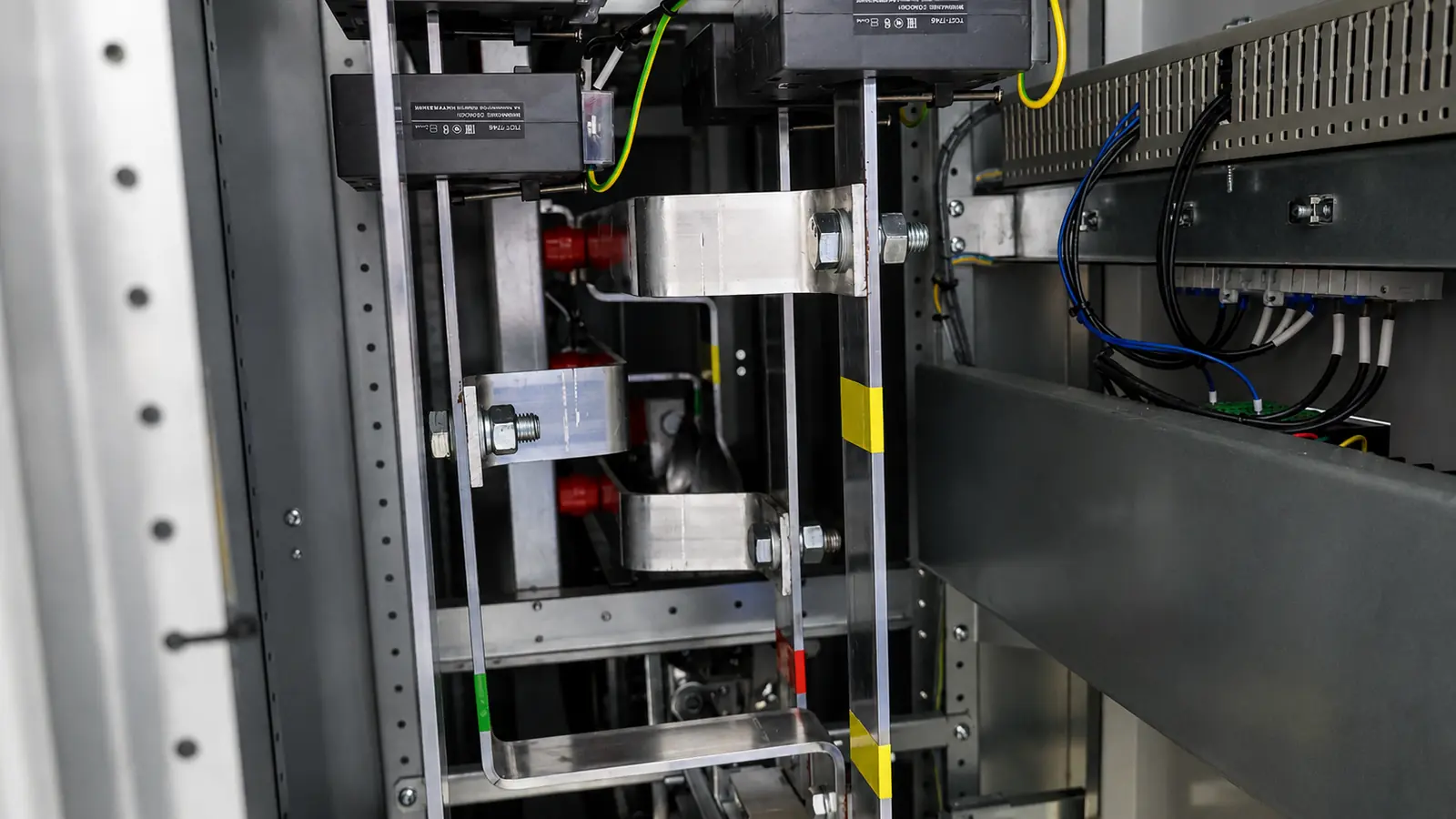

При сборке шинных соединений контактные поверхности подготовлены, соединения протянуты с контролем усилия, на болты нанесены контрольные отметки. На контактных соединениях применена электротехническая смазка. Эти операции позволяют не только выполнить соединение, но и визуально контролировать его состояние при приёмке и дальнейшем обслуживании.

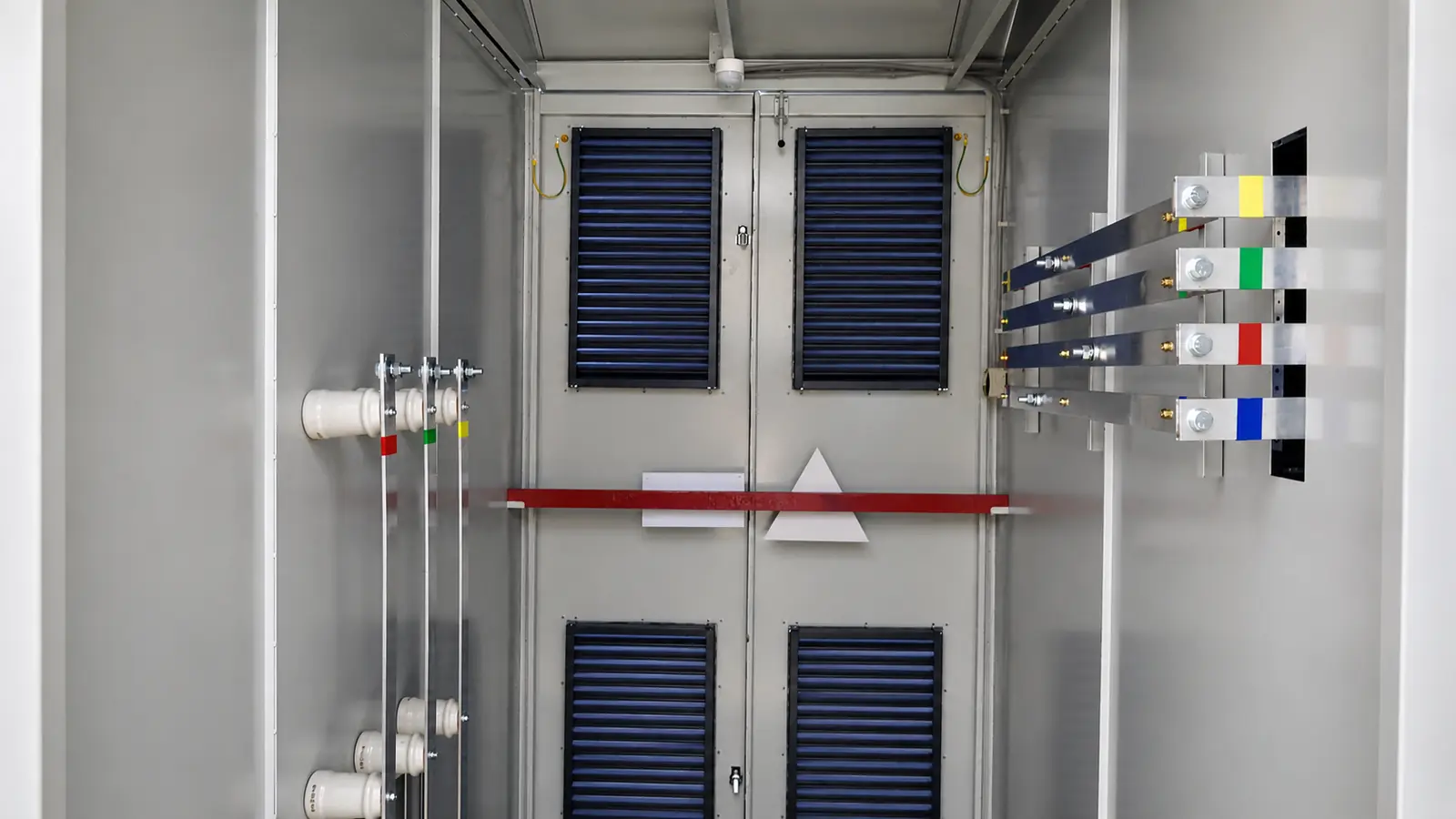

Отдельное внимание уделено вентиляции. В корпусе увеличено количество вентиляционных решёток, предусмотрены козырьки и капельники с вылетом 100–150 мм, а места примыкания обработаны полиуретановым герметиком. Вентиляция должна обеспечивать отвод тепла от трансформаторов и низковольтного оборудования, одновременно ограничивая прямое попадание осадков внутрь корпуса.
Габариты готовой двухтрансформаторной подстанции составили 4800×3500×2700 мм. Стены, крыша и цоколь выполнены в цвете RAL 7035, двери — RAL 7024. Толщина металла корпуса — не менее 2 мм, пола — не менее 3 мм. Наружные двери имеют фиксаторы открытого положения и усиление, а на дверях предусмотрены проушины под навесные замки.
Перед отгрузкой подстанция прошла заводскую проверку. Контролировались сборка, работа механических приводов и блокировок, состояние шинных соединений, вторичные цепи, измерительные приборы и низковольтная часть.
Этот проект показывает, зачем КТП под промышленный объект необходимо разрабатывать по реальным условиям подключения. Даже при стандартной мощности 2×250 кВА высота камер, расположение приводов, габариты трансформаторных отсеков, вентиляция и состав РУНН могут потребовать нестандартных решений.
